Электрика в доме


Электрика в доме

Диапазон воздействий домашнего электрика возможен только в пределах
электропроводки до счетчика. Ремонт допустим только при отсутствии тока
в проводке. Встреча с током угрожает неумехе смертью!
Большинство людей не представляет, как от электростанции ток
попадает в их счетчик. А это необходимо знать как с точки зрения техники
безопасности, так и по бытовым причинам. Квартиры на одной лестничной
площадке многоэтажного дома, например, получают электропитание по разным
проводам. Поэтому в одной квартире свет есть, в другой - нет. То же
возникает и в рядом расположенных сельских домах.
Наступило время напомнить о понятиях "фаза" и "земля". Многое в
объяснении будет условно. Но без этого не станет ясным, как соединены
генераторы, трансформаторы, вводы в дом или квартиру. Мы в быту привыкли
иметь дело со шнурами, имеющими два проводника. Бра, настольные лампы,
телевизоры и т.п. обладают такими шнурами с вилками для включения в
розетку.
Фаза - это электроток, текущий по одному проводнику шнура. Совершив
работу в радиоприемнике, электролампочке и т.п., ток возвращается по
второму проводнику шнура в "землю". Напряжение тока, которое движет наши
бытовые приборы, приблизительно равно 220 В. Трансформаторы помогли
получить 400 В. Как же возникает 220 В?


Повышающие трансформаторы расположены рядом с электростанцией. Они
поднимают напряжение тока, созданное генераторами, до 110 000 В, 500 000
В. Это обеспечит меньшие потери энергии в проводах воздушных линий.
Громадное напряжение в месте использования тока понижают дважды.
Первая группа трансформаторов убавляет напряжение до 6000...20 000 В,
вторая - до 400 В.

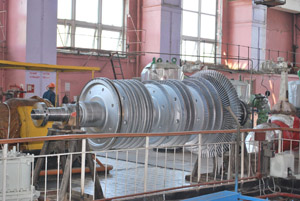

генератор рис1
.

Генераторы электростанции (рис. I) вырабатывают трехфазный ток. Он
"течет" по трем солидного сечения проводникам к повышающим
трансформаторам. Ток громадно возросшего напряжения от этих
трансформаторов по ВЛ (так называют воздушные линии) мчится на дальние
расстояния снова по трем проводникам. Четыре-пять проводников возникают
лишь после последнего трансформатора.





"Земля" и осветительный провод дополнили три фазных провода.
Пять проводов на столбах-опорах видны в сельской местности, скажем,
на садовых участках. Два провода от столба протянуты к каждому домику на
участках. Один из этих проводов - фаза с током, второй - земля.
Напряжение в 220 В функционирует в электропроводке домика. Но на садовых
участках бывает и помещение, в котором установлены электродвигатели. Они
приводят во вращение насосы, подающие воду. Четыре провода от столба
идут к насосной: три фазных провода и земля.
Вольтметр - это прибор для определения величины напряжения. Если
его зажимы приложить к двум фазным проводам, то стрелка укажет
напряжение в интервале 370... 390...400 В. Электродвигатели вращает это
напряжение. Условно между фазами считают, что напряжение равно 380 В.
Разница между 380 В и 400 В уходит на различные потери.
Фазные провода, как правило, на столбах располагают выше всего с
точки зрения техники безопасности. Провод земли прикрепляют к изолятору
пониже. Осветительный фонарный провод - первый или второй на столбе со
стороны тротуара или проезжей части. Светильник на столбе с "земляным" и
фонарным проводами соединен у изоляторов.
Осветительный провод - тоже фазный провод с известным количеством
электролампочек. Нагрузка этого провода, следовательно, известна.
Нагрузка электрическая активная. Активная нагрузка характеризует
энергию, расходуемую в цепи (на механическую работу, теплоту и т.д.), и
выражается в ваттах (Вт).
Три верхних (поближе к небу) фазных провода на столбе, однако, со
сравнительно неопределенной нагрузкой. Чтобы в какой-то степени уравнять
нагрузки на каждом проводе, отводы к садовым домикам, например, чередуют
Так отвод от самого верхнего фазного провода направляют в
домик, стоящий рядом. Отвод от среднего, второго, фазного провода
соединяют со следующим домиком. Третий фазный провод контактируют еще с
одним домиком. Второй провод для каждого домика будут вести от одного и
того же провода "земли" на столбе. Четвертый домик на садовой улице
снова свяжем с самым верхним фазным проводом...
Рассмотрим конкретный пример. Между столбами-опорами на деревенской
улице или в коллективном садоводческом товариществе протянуты
электропровода. Токонесущие вводы протянуты от этих проводов в дома.
Электропровода и вводы между столбами-опорами до стены и крыши дома, как
правило, лишены изоляции. Когда этих наружных, проведенных по воздуху,
проводов касается "предмет", то электроток в той или иной мере пойдет по
нему.
Техника безопасности запрещает даже кратковременный контакт с этими
проводами человека через какую-либо вещь. Однако вершины деревьев, ветви
постоянно или периодически при ветре "гладят" провода, когда рядом
произрастают. И тут в действие вступает еще одно запрещение.
Ветви и стволы деревьев во влажном, по поверхности, состоянии -
проводники для электротока и в 220...380 В. Человек, находящийся на
земле рядом с деревом или на нем, бывает поражен электротоком. Что же
делать, если хозяин садового участка или усадьбы получит предписание?
Энергосбыт потребует в нем "укорочения на голову" дерева или деревьев,
растущих под проводами. Конечно, на период спиливания никто электроток
не выключит. Выход - в выборе ситуации.
Ясный, безветренный, сухой день способствует "операции". Когда речь
идет о спиливании дерева, то в первую очередь обламывают или спиливают
ветви в непосредственной близости к проводам. Это делают в резиновых
перчатках и с сухой лестницы или находясь на самом дереве. Обувь
надевайте обязательно на резиновой подошве. Кеды, но отнюдь не кроссовки
скорее противостоят скольжению.
Совсем не просто так совершить пропил, чтобы ветви или ствол дерева
не изуродовали работающего. Ветвь подчас бывает солиднее иного ствола
дерева. Два главных правила следует соблюдать при отпиливании крупных
веток стоящего дерева: 1) никому не стоять под отпиливаемой веткой; 2)
пропил совершать сверху.
Веревка, заранее привязанная к ветке, обеспечит менее глубокий
пропил. Однако этот пропил захватывает обычно 2/3 диаметра ветки.
Тянущий или тянущие за веревку должны стоять не под веткой дерева на
корнях. И конечно, отпиливающий не сидит на том самом же суку...
Когда укорочение ветвей происходит весной, не нужно забывать о
достоинствах берез. Из напитков что вкуснее березового сока? Поэтому
весной с березы не следует срезать более двух ветвей. Это делают так,
чтобы удобно было подставить или подвесить под рану или ранки посуду.
Столбы-опоры электротехнического назначения есть в каждом городе.
Провода, однако, на них в большинстве случаев не заметишь. Столбы
венчают светильники. Проводка к светильникам - по полой сердцевине
столбов. Как же электроток проникает к столбам и домам? Ответ краток -
по кабелям, проложенным в земле под асфальтом или другими видами
покрытия. Схема электропроводки многоатажного домв современной
постройки: 1 - подземный ввод кабеля с "лектротоком в дом; 2 -
автоматический выключатель стояка; 3 - ввод электропроводки в квартиру;
4 - щиток; 5 - стояк электролроводки; 6 - дверь в квартиру; 7 -
металлический шкаф с электроаппаратами


Ввод кабеля в дом осуществляют обычно через трубу из непроводящего
ток материала (асбоцемент, пластмасса и т.п.). Отверстие для трубы в
стене или фундаменте (рис. 2) оставляют при строительстве дома или
пробивают. Щели между трубой и отверстием, а также трубой и кабелем
герметизируют набивкой, цементом против проникновения влаги. Ввод кабеля
в многоэтажный дом, как правило, устроен ниже уровня грунта и его
покрытия.
Дома давней постройки в подвале имеют щитовую. Входная дверь в нее
обита кровельной сталью. Надписи и рисунки на двери предупреждают об
опасности. Замок двери подвластен лишь электромонтерам. Металлические
шкафы закрывают одну из стен помещения. Одну стену! Чтобы электромонтер
нечаянно не уперся спиной в аппаратуру открытого шкафа.
Кабель ввода входит в металлический шкаф с тыльной стороны. Счетчик
трехфазного тока, рубильник, трансформаторы тока, автоматические
выключатели смонтированы внутри шкафа. Отверстия на лицевой панели шкафа
позволяют пропустить через них рукоятки перечисленных аппаратов.
Специальное смотровое окно - для снятия показаний со шкалы счетчика.
Жилы кабеля подсоединяют к рубильнику со стороны ножей. Концы жил
другого кабеля или провода зажимают в контактах неподвижных губок. Это
обеспечит возможность разрыва цепи и прекращения подачи электротока при
необходимости. Внутренний кабель ведут к счетчику и от него к
автоматическим выключателям.
Каждый автоматический выключатель "отвечает" за подъезд дома. Стояк
электропроводки в подъезде пронизывает все этажи дома в районе
лестничных площадок. Провода стояка и ответвления к квартирам спрятаны
для сохранности в толще стены. Начало стояка - на контактах
автоматического выключателя. Три проводника с тремя фазами коммутирует,
то есть замыкает и размыкает, выключатель. Размыкание - при перегрузке
автоматическое, или принудительное за рукоятку, скажем, при ремонте
цепи. Провод "земли" стояка проложен помимо автоматического выключателя.
Щиток электроаппаратов есть на стене лестничной площадки каждого
этажа подъезда. Дверки щитка закрывают доступ к проводке стояка.
Квартиры "древних" домов по дате постройки получали от щита два провода:
фазу и "землю". Счетчик и предохранители квартиры монтировали внутри
нее, у выходной двери. Это имело свои минусы и плюсы. Предохранители
были и за дверкой щитка. Их ставили на ответвлениях фазных проводов к
квартирам от стояка. Своеобразная форма предохранителя придала ему
название "лягушка".
Минусы состояли в том, что такое расположение счетчика вело к
злоупотреблениям, к скрытию подчас действительного расхода
электроэнергии. Хозяин или хозяева квартиры обязаны были обслуживать
электропроводку, начиная со счетчика.
Основной плюс заключался в целости счетчика и предохранителей. Их
состояние зависело только от владельцев квартиры и естественного износа.
Многоэтажные дома современной постройки имеют несколько иную
установку электроаппаратов. Щитовая обычно на первом этаже среднего
подъезда. Если это дом, скажем, шестнадцатиэтажный одноподъездный, то
щитовая прямо в вестибюле подъезда. Помещения под щитовую не всегда
выделяют. Металлические шкафы монтируют открыто где-нибудь в тупичке, но
они, конечно, закрыты для любопытствующих
Автоматический выключатель стояка в подъезде ставят на первом этаже
в специальной нише за металлической дверцей. Стояк имеет выходы через
щитки на стенах лестничных площадок.

Лесничный щитРис2.

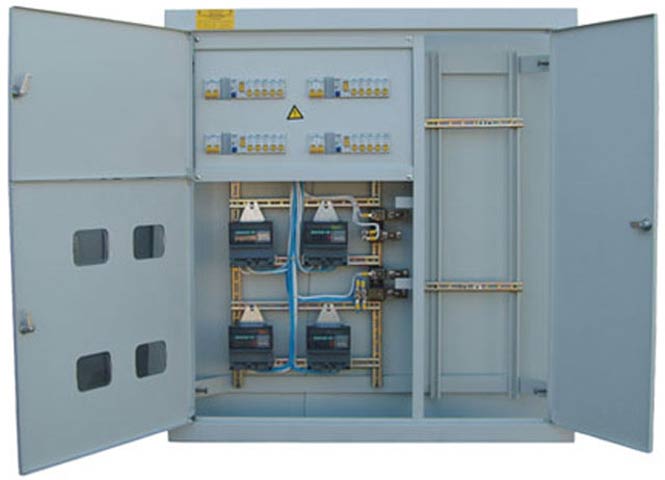

Квартирный щиток здесь переполнен аппаратами и рассчитан на все
квартиры, выходящие на лестничную площадку (рис. 2). Счетчики помещают
за отдельной не всегда, увы, закрытой дверцей. Вот одна из причин их
исчезновения. Смотровые окна, понятно, есть в дверце щита для снятия
показаний счетчиков.
Отдельный отсек щита "посвящен" аппаратам защиты от перегрузок и
коротких замыканий. Три выключателя управляют энергоснабжением каждой
квартиры. Пакетный или автоматический выключатель позволяет сразу
отключить розеточную и осветительную электролинии в квартире. Однофазные
автоматические выключатели при этом смонтированы на арматуре щита и
стоят на названных линиях. Проводка линий в квартиру, следовательно,
начинается со щита на стене лестничной-площадки. Электрики,
обслуживающие дом, обязаны, не входя в квартиру, обеспечить подачу к ней
электротока.

Автор: Aleonx

В оглавление

Рекомендую
Нравится

При использовании материалов, ссылка на сайт обязательна <a href="http://www.asr-service.spb.ru">
Картинки












  © 2007, «АСР-Сервис» проект компании «АСР-Сервис»
Электрика в доме
Заказать работы по т.79602362120 вопросы на Aleonx@list.ru
